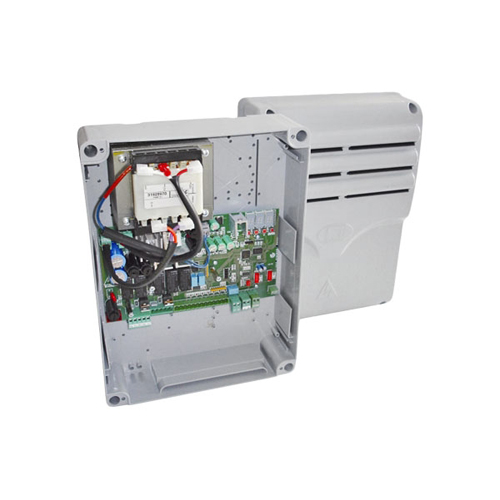

Блок управления Came ZM3E

Многофункциональный блок управления ZM3E предназначен для управления электроприводами распашных ограждений AXO4, AXO7, FERNI 40230 итальянского бренда Came. Оборудование используется для автоматики, питающейся от напряжения 230В.

Функциональные возможности

Блок ZM3E применяется для управления двустворчатыми воротами распашного типа. Герметичный корпус устройства из ABS пластика обеспечивает защиту внутренних компонентов от пыли и брызг воды, что соответствует присвоенному классу защиты IP54. Настройка режимов и основных функций, регулировка пользовательских параметров выполняется с помощью дисплея под управлением ПО. Предельная суммарная мощность управляемых приводов составляет 750 Вт. ZM3E работает с автоматикой, определяющей конечные положения створок по энкодерам внутри приводов. Основные режимы и функции электронной платы управляющего блока:

• Автоматическое закрывание ворот с настройкой временного интервала.
• Режим калитки – вторая створка открывается частично для прохода пешеходов с настройкой интервала открытия.
• Настройка времени задержки при закрывании второй створки.
• Проведение самодиагностики подключенных устройств безопасности.
• Замедление хода ворот перед остановкой в крайних положениях.
• Функция энкодера.
• Настройка усилия на трансформаторе.

Для подключения радиоуправления необходима установка встраиваемого приемника. Периферийные устройства подключаются по второму радиоканалу. К блоку ZM3E подключаются следующие принадлежности:

• Электромеханический замок для открывающихся внутрь створок ограждений.
• Сигнальная лампа, лампа-индикатор.
• Лампа цикла, освещающая зону проезда.
• Устройства управления и безопасности.
• Внешняя антенна.
• Энкодер.

Логистические характеристики

• Габаритные размеры (ШхВхГ) – 245х170х338 мм;
• Вес устройства – 3,5 кг.
